HOT-BAR工藝是加熱熔錫焊接的俗稱，簡單的說，此工藝就是將兩個預先上好了助焊劑、鍍了錫的零件加熱到足以使焊錫熔化的溫度（無鉛焊錫熔點：217℃），冷卻固化后，此兩個零件通過固化的焊錫形成一個永久的電氣機械連接。


    通常不能使用SMT+回流爐進行焊接的器件，原本我們可以用恒溫烙鐵進行手工焊接，但手工焊接因作業員操作熟練程度不一致、不平整，甚至虛焊或焊壞產品等缺陷。而脈沖熱壓機則不同于恒溫烙鐵，脈沖熱壓機在通電瞬間既可達到所需溫度，而一旦壓頭兩端不加電壓，風冷既可快速達到室溫，而且壓頭平整，所以焊接出來的產品外觀一致，良率穩定，人員操作簡單。

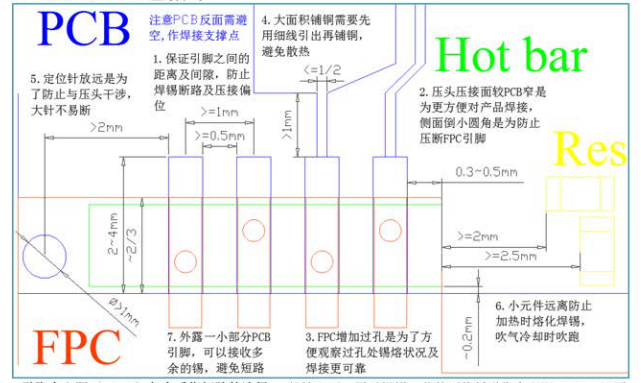

1、引腳中心距與金手指間隙的選擇：一般情況下，用于焊錫工藝的兩物料引腳中心距要大于等于1.0mm，因?yàn)榇箝g距可保證產品不易因錫球造成短路。如因產品空間不足，pitch也可選擇在1.0mm以下，但不能<0.8mm，此情況下采用焊錫工藝往往會降低良品率，如果要保證較高良品率，必須對引腳設計及焊錫量的選擇有足夠的經驗。金手指之間的間隙一般≥0.5mm，約為引腳中心距的二分之一。PCB金手指的長度一般為2-4mm。

2、引腳可焊接長度（即壓接面寬度）的選擇：引腳的焊接長短關系到產品壓接后牢固性，理想長度為1-3mm。FPC上金手指長度比PCB上金手指長度一般短0.5-1mm，當焊接引腳長度較小時，產品壓接面相應也較小，易造成壓頭溫度較難傳到焊錫上引起假焊；且相應的壓頭壓接面積也會很小，因此壓頭下壓時產生的應力較為集中，如切刀一般下壓，更易壓傷產品金手指。另外，即使焊好了的產品因壓接面較小，也影響了焊接剝離強度。

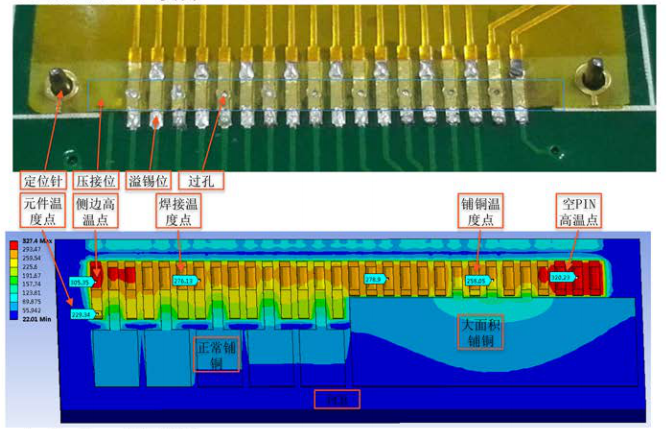

3、兩物料金手指寬度大小與開孔要求：一般上層金手指寬度<=下層金手指寬度，也可以選相同寬度。如FPC的引腳上有開孔的話，孔位設計應在壓接部位范圍之內。開孔直徑一般為<=1/2金手指寬。在FPC的引腳上有開孔，主要是方便觀察焊接效果，一般在孔周圍有一圈溢錫，說明焊接效果較好！由于我們的壓頭下壓時，壓頭十分平整，并有一定壓力壓緊產品，所以要求過孔完全透錫是不可能的，一般透錫量較大說明壓頭平整度不良或有贓物，需要調試或清潔！

4、對鋪銅及散熱引腳的處理：對有鋪銅的引出線要先用較細的走線布出再接鋪銅，避免鋪銅散熱造成鋪銅腳假焊不良；地線銅箔應采用細頸設計，避免地線銅箔散熱過快，細頸最好小于金手指寬，需引出1-2mm長后再接入大塊銅箔。

5、對定位精度的處理：當Pitch間距較大時（>=1.0mm），可考慮選擇用定位針進行對兩物料對位。開定位孔時選擇相同大小或下層孔較上層孔大一些。此方法可提高產能及降低生產成本。定位針的直徑一般選1.5mm，位置在FPC金手指的下方兩側，如果定位孔在金手指的兩側，則要注意孔與最近焊盤的距離，一般大于2mm。

6、對引腳旁邊及反面元件的設計：通常距壓接面2mm之內不允許有其它元器件，以避免熱壓焊接時熔化較近小元件的焊錫，在壓頭風冷吹氣時吹飛這些小元件。如果空間不允許，小元件可以事先點紅膠處理。通常需壓接部分反面不放置元件或盡可能少放元件，主要是產品壓接時底部需要支撐面，避免熱壓時產品壓彎變形，對較薄多層PCB影響更大，易發生金手指變形拉斷！

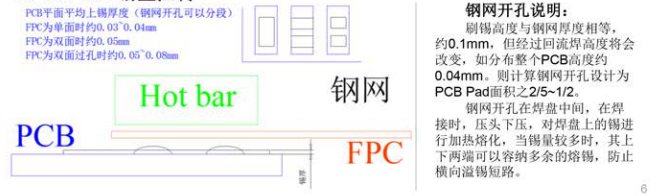

7、錫膏量選擇及鋼網設計：在錫膏量選擇方面可從兩方面去控制（錫少會有焊接不牢固現象，錫多易造成連錫短路），在PCB上刷錫膏或選擇噴錫工藝，錫量約0.03-0.1mm厚，根據產品及設計選擇合適錫量，可控制鋼網開孔大小限制錫膏量。
