脈沖熱壓焊接相關制程參數制定建議（壓力及錫量控制）

發布時間：2019-10-17 10:54:54  新聞來源：深圳市光和精密自動化有限公司

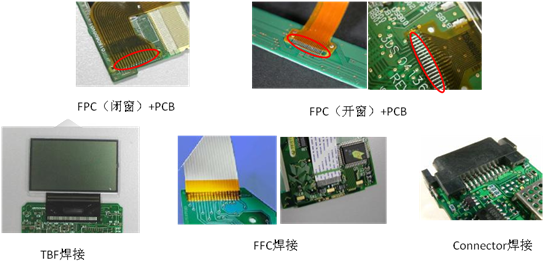

一、熱壓焊接應用領域

熱壓焊接主要應用于以下幾種工藝

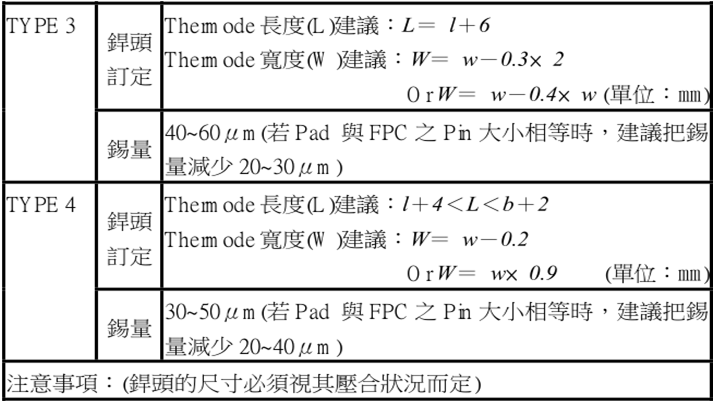

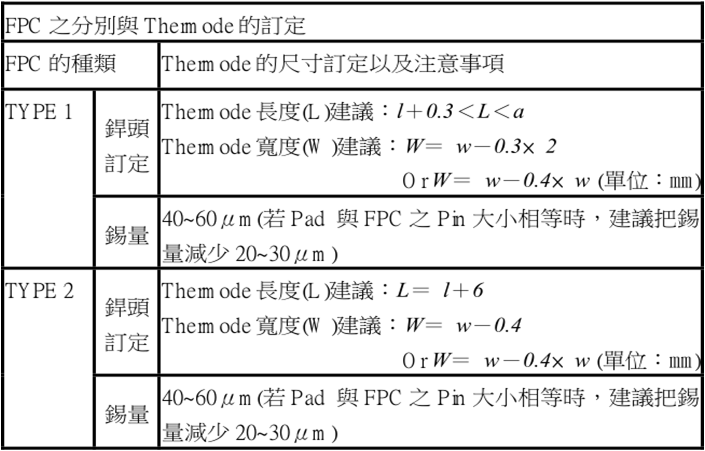

二、FPC與壓頭及錫量的設計

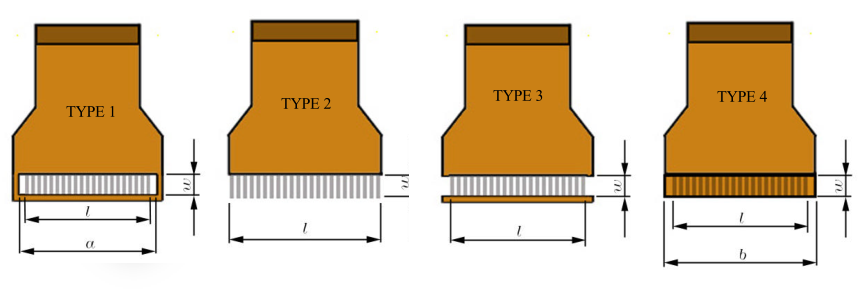

1.FPC種類大致有以下4種

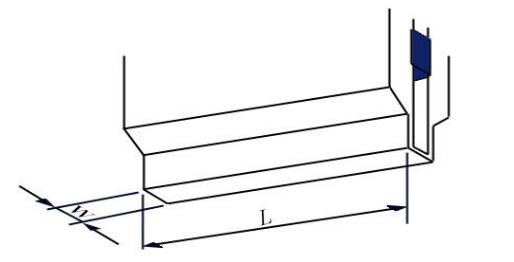

2.壓頭的形式




1.若其PCB上的Pad長度比FPC長度要長時，此時其多余的區域可作為溢錫區，因此考慮加大壓頭狂賭尺寸，相對的可以減少壓合溫度及時間如右圖。

2.在壓合Type1,Type2,Type3時，若不考慮壓頭沾錫的問題，可以不適用PI膜直接壓合，此壓合的優點為錫點較為美觀，缺點是壓頭易沾錫而造成下一片的錫量變多（量少，并不造成壓合后有短路情形）。

3.在壓合時需注意壓合位置的高度問題，盡量避免壓合位置有因絕緣漆而造成高矮有差的狀況，以及避免壓合面處或周圍的地方有零件造成零件損壞及壓合不良。
4.當壓合的PCB線路設計有過于復雜以至于影響壓合時的熱傳導時，視情況需加大壓頭尺寸。
5.當壓合Type4的FPC時，可能會有錫珠溢出，小錫珠會造成外觀不良，而大錫珠則有可能造成外部短路的情形。


三、壓力的設定
1.一般來說，焊錫制程中，壓頭下壓時是為了把錫熔融以把FPC與Pad互相貼緊、接合；因此設定的壓力最主要關于FPC是否在壓合面上有留下壓痕。而我們通常是依據壓頭接觸FPC的面積或長度大小來做決定，一般做壓力設定的調整大致上可有下列三種形式，

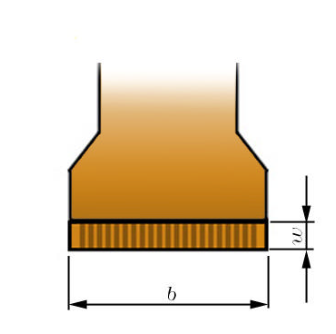

設W：為壓頭壓合時的寬度
     B  ：為壓頭壓合時的長度

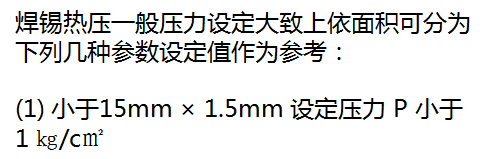

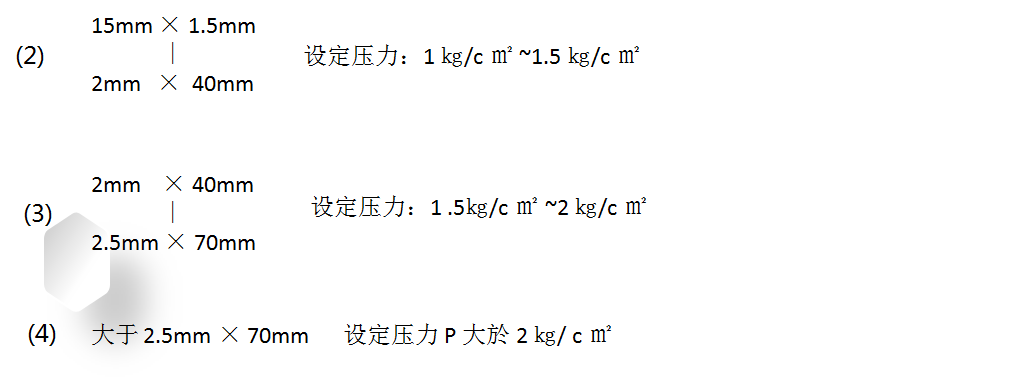

焊錫熱壓一般壓力設定大致上依面積可分為下列幾種參數設定值作為參考：





2.一般要把壓力設更大的原因有二

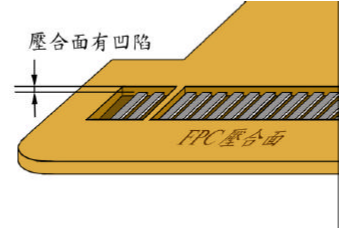

當 FPC 上的 Pad 凹陷于壓合面，且壓頭尺寸超過 FPC 上之需壓合面；

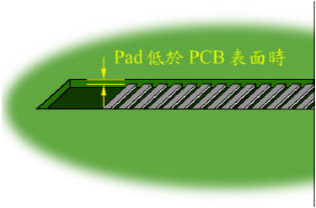

當 Pad 低于 PCB 表面，且壓頭壓合時與 PCB 表面接觸
