ACF貼附機及脈沖熱壓機應用于手機攝像頭綁定

發布時間：2019-06-28 15:05:58  新聞來源：深圳市光和精密自動化有限公司

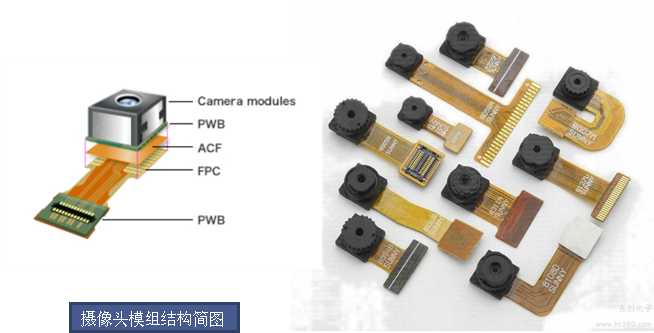

手機攝像頭綁定工藝：目前市面上手機攝像頭多種多樣，但是絕大多數的手機攝像頭的綁定都采用ACF工藝，如上圖：攝像頭模組結構簡圖所示，鏡頭與PCB之間通過ACF來綁定在一起。一般情況下，預壓溫度70-80℃，時間1-5s，壓力1mpa；本壓溫度170-180℃，時間15-20s，壓力2-3mpa，具體參數需要參考相應的ACF規格參數介紹。

綁定工藝流程詳解

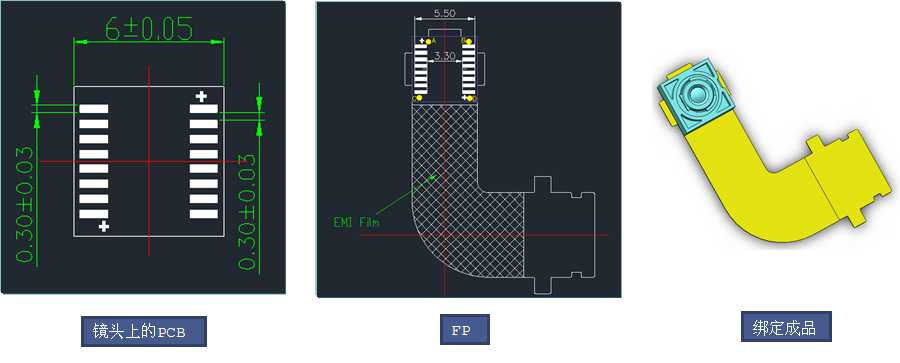

作業流程：作業員清潔好鏡頭上的PCB后，放置在多段ACF貼附機的多段貼附治具上進行自動貼附。貼附好的產品拿到ACF預本壓機上與FPC進行手工CCD對位，然后啟動設備進行預本壓。

綁定設備配置方案

工站	設備類型	綁定方案	設備純動作周期	工藝完成時間	產能
貼附	多段ACF貼附機	搭載多段治具一次自動貼附10PCS	6s/每段	約10s/pcs	約360pcs/h
預本壓	立式轉盤預本壓機	搭載2套三軸位移底模交替工作	4s/pcs	約25s/pcs	約150pcs/h

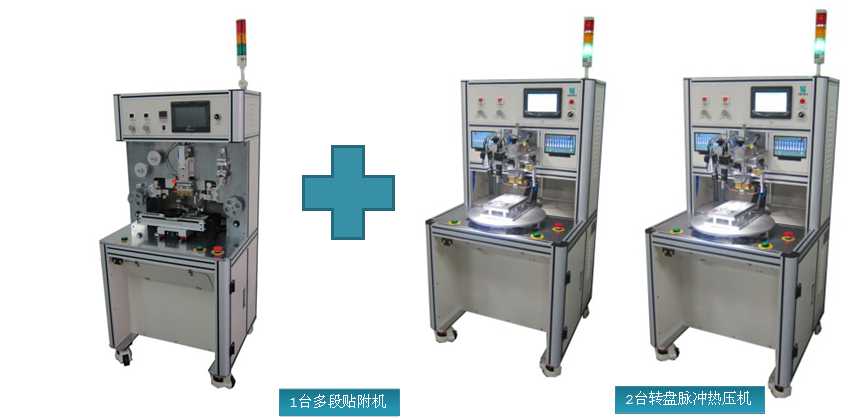

綜上所述：根據現有機器產能，我們建議采用1+2的設備配置方案。如下圖：

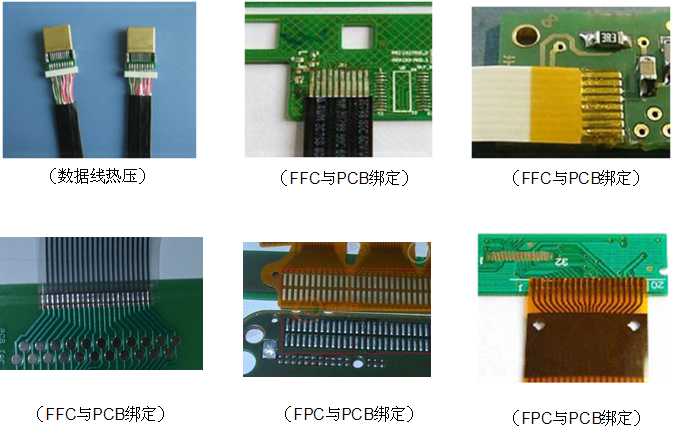

脈沖熱壓機用途：主要應用在以下產品生產工藝中：USB排線焊接、軟排線FFC與軟性線路板FPC或硬性線路板PCB的焊接、TCP與線路板PCB或軟性線路板FPC之間的焊接、軟性線路板FPC與線路板PCB之間的焊接等。
