特點：
1.PLC控制，脈沖加熱方式，配合鈦合金熱壓頭（鉬合金壓頭），溫度準確控制；
2.觸摸屏LCD顯示輸入，中文菜單，所有參數設置瀏覽簡潔直觀；
3.采用進出工作方式，雙攝像系統，確保產品清晰對位，提升工作效率。

用途：
1.運用在FPC、HSC與LCD或PCB板的邦定工藝中；
2.可用于ACF邦定制程和HSC熱壓制程工藝中。

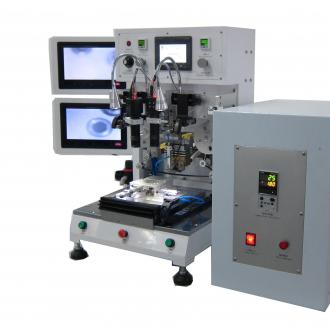

1. OA-23C-DXF2-SUF1設備系統
控制系統	西門子  PLC
MMI（觸摸屏）	臺灣威綸  彩色觸摸屏
溫度控制器	山武  溫控器
壓頭驅動	亞德客氣缸（可選SMC氣缸）
進出移動驅動	亞德客氣缸
加熱系統	一套脈沖單頭加熱系統
攝像系統	兩路上對位攝像系統（可選配）
硅膠皮	自動卷料（可選配）
氣壓顯示及調節	亞德客壓力表及調壓閥(可選SMC氣壓表)
熱壓頭自重消除	反向氣壓消除壓頭自重
機械架構	方通鈑金
熱壓頭	Max: 60mm鈦合金（根據客戶產品制作壓頭）
熱壓治具	鋁合金/電木治具（根據客戶產品制作模具）
平臺尺寸	Max：可放置5寸屏
2.熱壓參數
加熱方式	脈沖式加熱
升溫段數	可設置接觸溫度、分離溫度及一至四段工作溫度
溫度設定范圍	室溫 --- 450 ℃(每一設定Step 1℃)
溫差精度	±5℃
溫度顯示	實時溫度曲線顯示、熱壓參數值顯示兩種選擇
熱壓時間	1 --- 99秒
焊接壓力	Min 2 --- Max 18 kgf
工件固定方式	模具固定加真空吸附
供料方式	雙工位左右移動式
工作方式	可選擇手動、自動模式 手動模式：可單獨控制每個機構的相應動作 自動模式：設定好工作參數，按啟動按鈕，設備自動工作
不良品	<0.5%（根據具體產品工藝會有所差異）
生產效率	約：14s/pcs（根據具體產品工藝會有所差異）
熱壓精度	Pitch 0.14mm
工作氣壓	0.5 --- 0.7 Mpa
安全配置	左右雙啟動按鈕，急停按鈕，氣壓異常檢測及報警；壓頭防落下裝置。
3.電源
主電源規格	AC 220V±10%，50Hz，3000W(平均功率1000W)
其它內部電源	DC 24V
